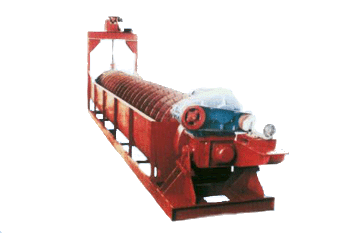

| 产品名称：螺旋分级机 Spiral staged machine |
 |
产品简介： 分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。分级机是是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。。 |
工作原理：
螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种.
螺旋分级机结构：
分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
|
|
型号 |
筒体直径 |
筒体长度
mm |
筒体
转数
mm |
电动机 |
有效容积m3 |
最大装球量t |
外形尺寸 |
重量
kg |
|
型号 |
功率
KW |
转数
r/min |
|
长L |
宽W |
高H |
|
GZM0912 |
Φ900/Φ675 |
900/300 |
41.57 |
Y160L-6 |
11 |
970 |
0.59 |
1 |
3271 |
1815 |
1400 |
4263 |
|
GZM0916 |
Φ900/Φ675 |
1350/300 |
41.57 |
Y180L-6 |
15 |
970 |
0.83 |
1.42 |
3786 |
1815 |
1400 |
4844 |
|
GZM0918 |
Φ900/Φ675 |
1500/300 |
41.57 |
Y180L-6 |
15 |
970 |
0.91 |
1.56 |
3936 |
1815 |
1400 |
5100 |
|
GZM0921 |
Φ900/Φ900 |
1800/300 |
41.57 |
Y200L1-6 |
18.5 |
970 |
1.07 |
1.84 |
4301 |
1815 |
1400 |
5420 |
|
GZM1216 |
Φ1200/Φ900 |
1200/400 |
36.4 |
Y200L2-6 |
22 |
970 |
1.67 |
2.87 |
3912 |
2076 |
1620 |
6500 |
|
GZM1220 |
Φ1200/Φ900 |
1600/400 |
37.38 |
Y225M-6 |
30 |
980 |
2.14 |
3.68 |
4443 |
2076 |
1620 |
7300 |
|
GZM1224 |
Φ1200/Φ900 |
2000/400 |
37.38 |
Y250M-6 |
37 |
980 |
2.61 |
4.49 |
5088 |
2138 |
1670 |
9300 |
|
GZM1226 |
Φ1200/Φ900 |
2200/400 |
37.38 |
Y250M-6 |
37 |
980 |
2.84 |
4.88 |
5288 |
2138 |
1670 |
9647 |
|
GZM1228 |
Φ1200/Φ900 |
2400/400 |
37.38 |
Y280S-8 |
45 |
980 |
3.07 |
5.28 |
4825 |
2168 |
1670 |
10160 |
|
GZM1520 |
Φ1500/Φ1200 |
1500/500 |
32.1 |
Y280M-8 |
45 |
740 |
2.84 |
4.88 |
5335 |
2740 |
2110 |
12891 |
|
GZM1523 |
Φ1500/Φ1200 |
1800/500 |
31.37 |
YR280S-8 |
55 |
723 |
3.29 |
5.66 |
5635 |
2740 |
2110 |
13913 |
|
GZM1526 |
Φ1500/Φ1200 |
2100/500 |
31.37 |
YR280S-8 |
55 |
723 |
3.74 |
6.43 |
6037 |
2740 |
2110 |
14664 |
|
GZM1529 |
Φ1500/Φ1200 |
2400/500 |
30.46 |
YR280M-8 |
75 |
725 |
4.19 |
7.2 |
6637 |
2740 |
2160 |
16916 |
|
GZM1535 |
Φ1500/Φ1200 |
3000/500 |
.30.46 |
YR280M-8 |
75 |
725 |
5.08 |
8.74 |
7663 |
2740 |
2160 |
18462 |
|
GZM2131 |
Φ2100/Φ1670 |
2500/600 |
24.1 |
YR128-8 |
155 |
725 |
8.6 |
14.8 |
8163 |
3775 |
3003 |
36500 |
|
GZM2136 |
Φ2100/Φ1670 |
3000/600 |
24.1 |
YR136-8 |
180 |
735 |
10.1 |
17.4 |
7043 |
3775 |
3003 |
41000 |
|
GZM2727 |
Φ2700/Φ2287.5 |
2150/550 |
21.62 |
YR137-8 |
210 |
735 |
12.9 |
22.9 |
7043 |
4897 |
4385 |
55809 |
|
GZM2733 |
Φ2700/Φ2287.5 |
2750/550 |
21.62 |
YR138-8 |
245 |
735 |
15.9 |
28 |
8443 |
4897 |
4385 |
62351 |
|
GZM2742 |
Φ2700/Φ2287.5 |
3650/550 |
21.76 |
YR157-8 |
320 |
740 |
20.5 |
36.5 |
9528 |
5152 |
4385 |
71221 |
|
